AMM 超微测
Acoustic Micro-Measurement
基于声弹性效应的全新一代超高精度轴力监测系统，从硬件底层到物理工艺重新定义声弹感测架构，开启皮秒级声弹性应力监测新时代。
100ps
声时测量分辨率
<1%
综合测量精度
0.01℃
高精度测温
1ppm/年
时钟老化率
Acoustic Micro-Measurement
基于声弹性效应的全新一代超高精度轴力监测系统，从硬件底层到物理工艺重新定义声弹感测架构，开启皮秒级声弹性应力监测新时代。
超微测（AMM）是基于声弹性效应的全新一代超高精度轴力监测系统
在构件表面特定位置贴片，测量局部表面微小形变，属于"以点带面"。在偏心受力等复杂工况下，难以反映粗壮结构件的整体受力状态。
发射超声波穿透整个构件，直接捕捉声波飞行时间变化。监测的不是局部表面物理伸长，而是真正反映构件整体的内部应力变化 — "穿透体检式"整体测量。
传统声弹仪器依赖模拟探伤电路，时间分辨率停留在纳秒（ns）量级，严重依赖人工阈值，温度补偿后仍有约 10ns 误差。对于支座（20MPa）等低应力构件，误差高达 50%，完全不可接受。
AMM 彻底摒弃传统方案，从硬件底层到物理工艺重新定义声弹感测架构，在以下维度实现压倒性突破：
精确提取微弱真回波信号，摒弃易受干扰的传统模拟电路。
突破时钟频率限制，实现皮秒级（50ps-150ps）声波捕捉分辨率。
500ps 级别极速上升沿，从源头消除逻辑触发的时钟抖动误差。
0.01℃ 精度测温及整体温度标定补偿，攻克环境温漂难题。
μm 级端面精度确保声波完美反射，形成稳定多次往返回波，成倍放大测量精度。
高稳定耦合晶体 + 幅值不敏感检测 + 1ppm/年 时间基准，实现 1%/10年 理论稳定性。
标杆成果：在极具挑战的 10cm 厚度、仅 20MPa 工作应力的支座产品上，成功实现优于 1% 的综合测量精度与工程级长期可靠性。
为进一步挑战 0.5% 甚至更高的长期综合精度天花板，我们正在推进下一代差分测量技术：
工程化、模块化、高集成度的系统级设计

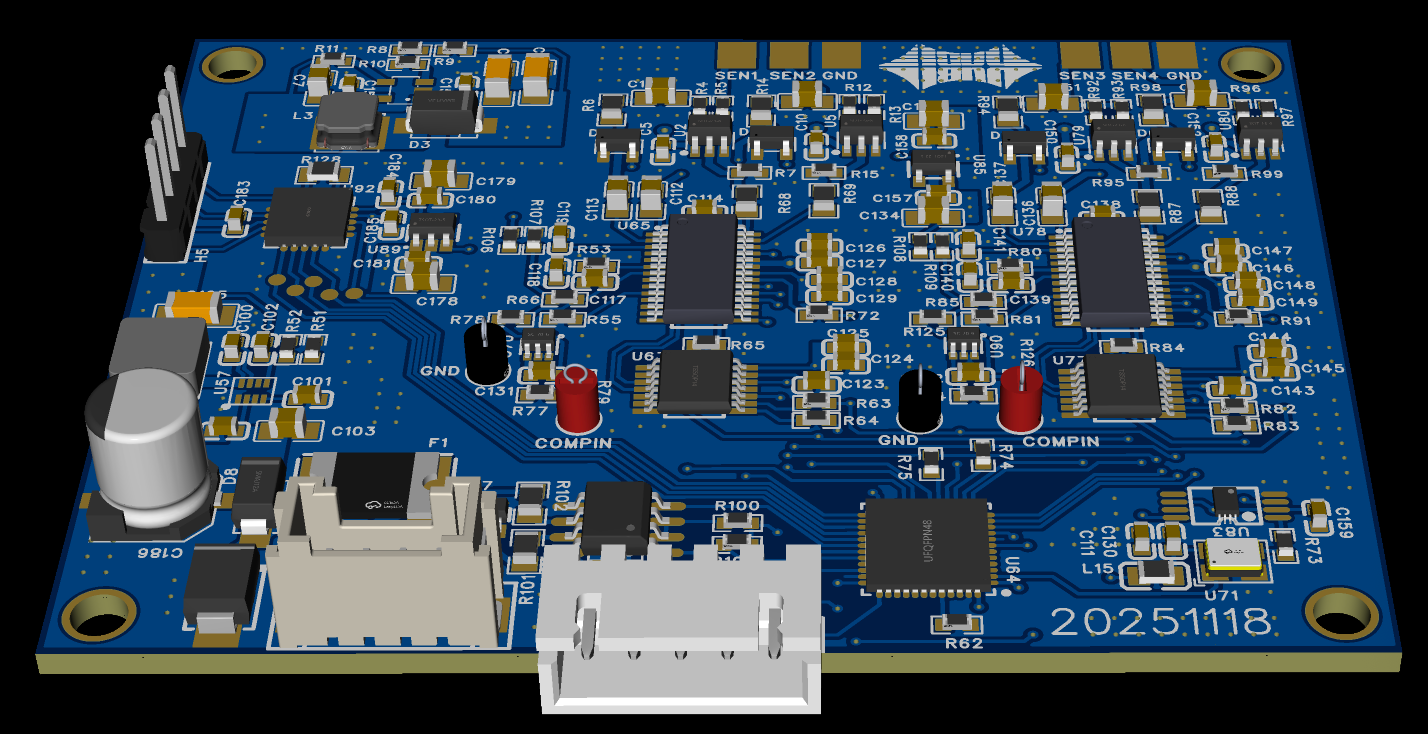

核心主板采用多层高密度互连（HDI）工艺，在极小空间内集成 ESP32-S3 双核主控、4通道高压脉冲发射、4通道滤波及低噪声放大接收链路、延时链测时模组、超高精度测温电路及 485 接口。

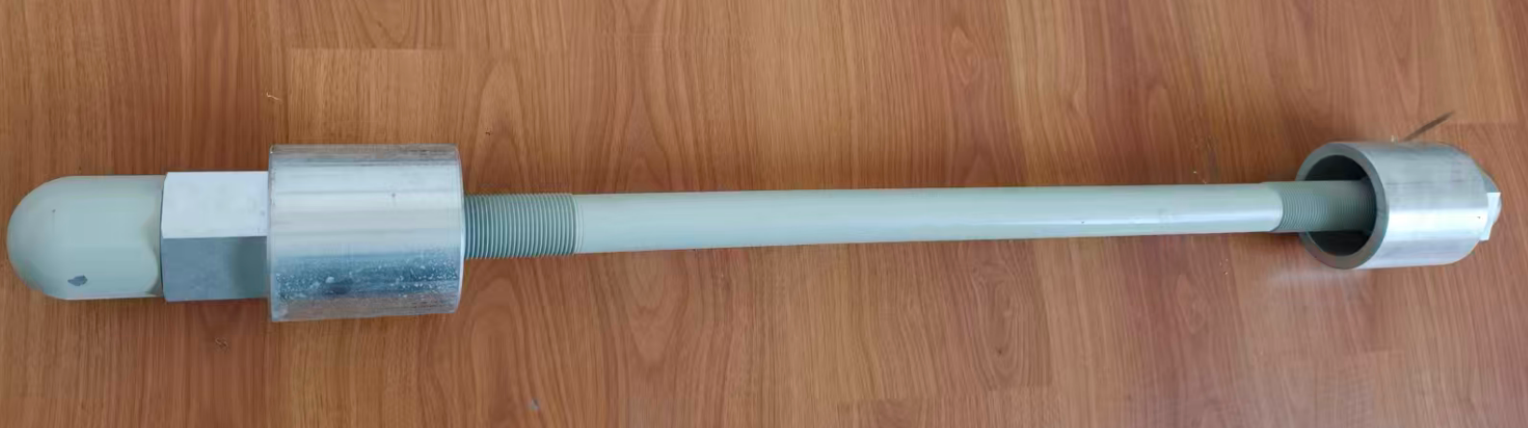

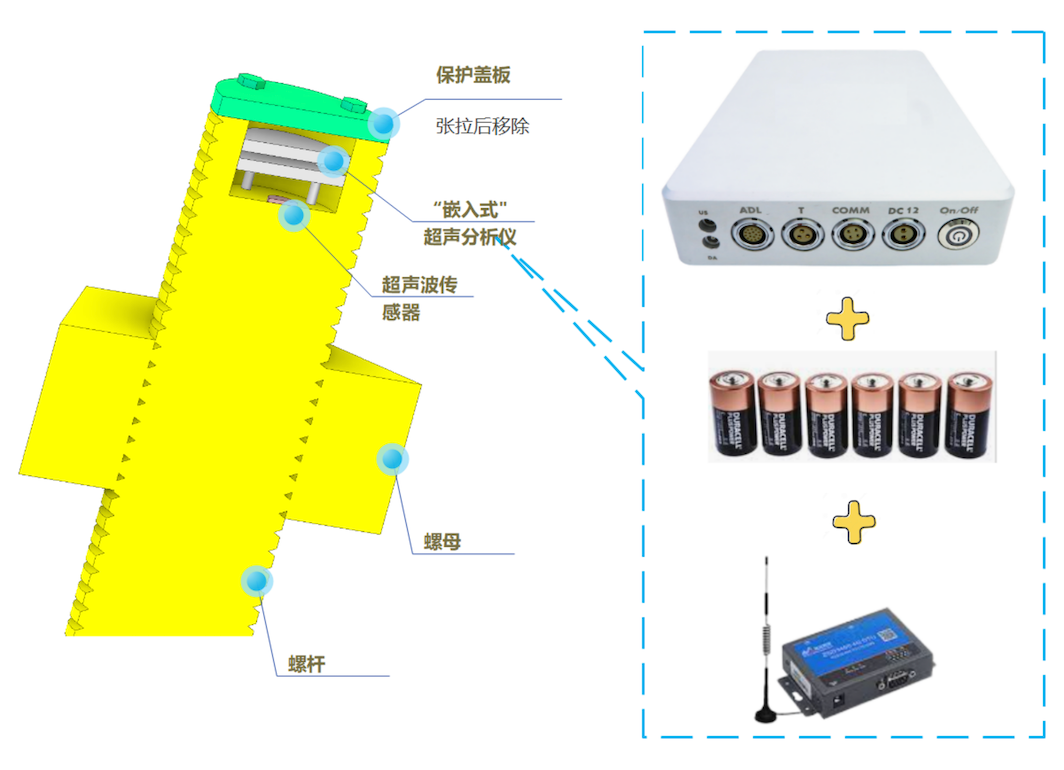

针对紧固件领域推出的高度一体化自感知智能螺杆硬件形态。有效直径严格限制在 30mm 左右，采用独特的多重电路板层叠互连布局（Stack-up Board Design）。单通道架构仍可达到 1~2% 工程级测量精度。
AMM 系统核心测时技术参数
| 测时参数 | 标准 AMM 系统 | 精简版 AMM 系统 |
|---|---|---|
| 声时精度 | 100ps·√Hz | 100ps·√Hz |
| 测温精度 | 0.01℃ 高精度 | 0.1℃ 低精度 |
| 基准时钟老化率 | 1ppm/年 | 5ppm/年 |
典型标的构件的声时参数及综合误差参考
| 工程参数 / 误差项 | 典型支座 | 典型锚具 | 典型大螺杆 |
|---|---|---|---|
| 典型长（厚）度 | 12cm | 15cm | 100cm |
| 典型工作应力 | 20 MPa | 60 MPa* | 400 MPa |
| 测量回波次数 | 4 | 1 | 1 |
| 总声时 | 133μs | 50μs | 333μs |
| 声时量程 | 50ns | 45ns | 2000ns |
| 声时温漂干扰 | 15ns/℃ | 6ns/℃ | 40ns/℃ |
| 1ppm 时钟声时误差 | 0.13ns | 0.05ns | 0.33ns |
| 实测综合误差 (FS) | 1%@1Hz | 1%@1Hz | 1%@1Hz |
| 理论老化误差 | 0.8%/10年 | 0.3%/10年 | 0.5%/10年 |
* 注：特指锚具底部的平均应力。
从理论纸面到大量严苛的实验室验证与工程现场工程化洗礼
在紧固件及拉索轴力的超声波测试领域积累了近二十年探索经验，走过了从"便携手持"到"永久在线"再到"嵌入式自感知"的演进道路。

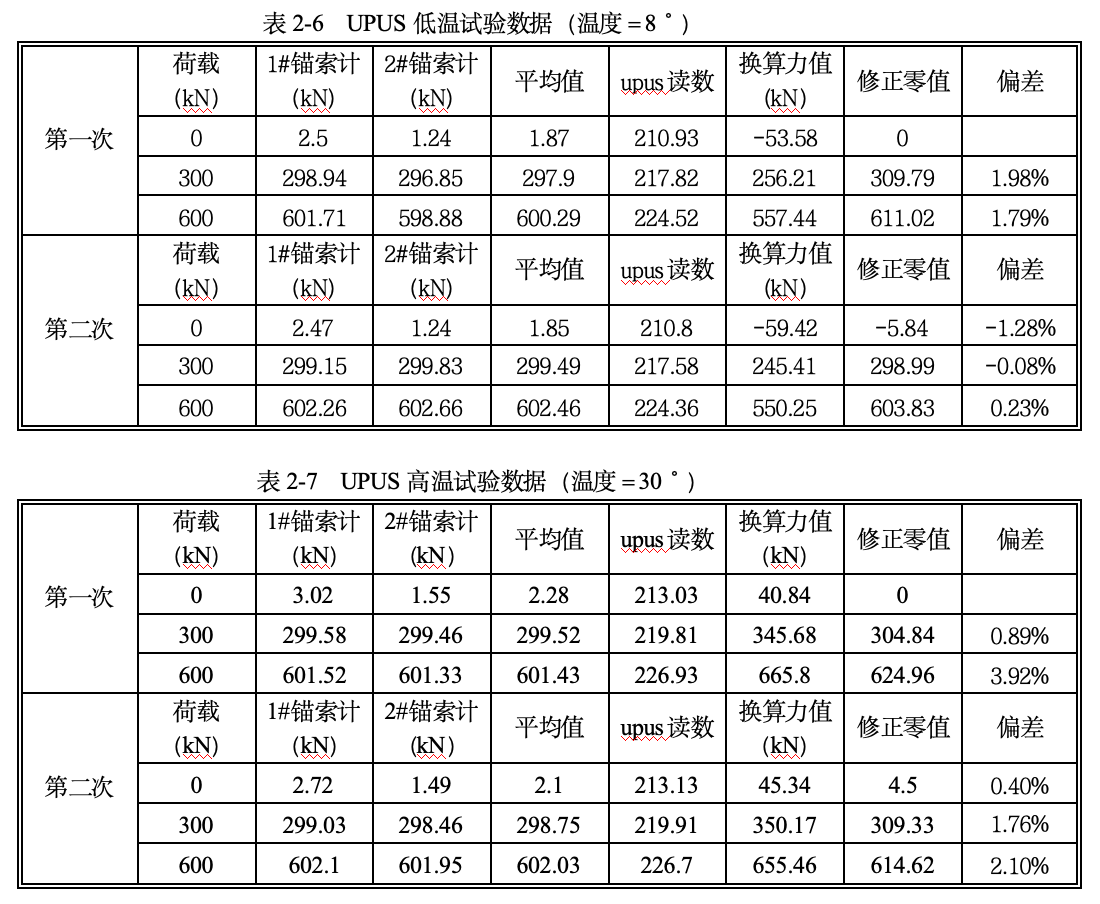

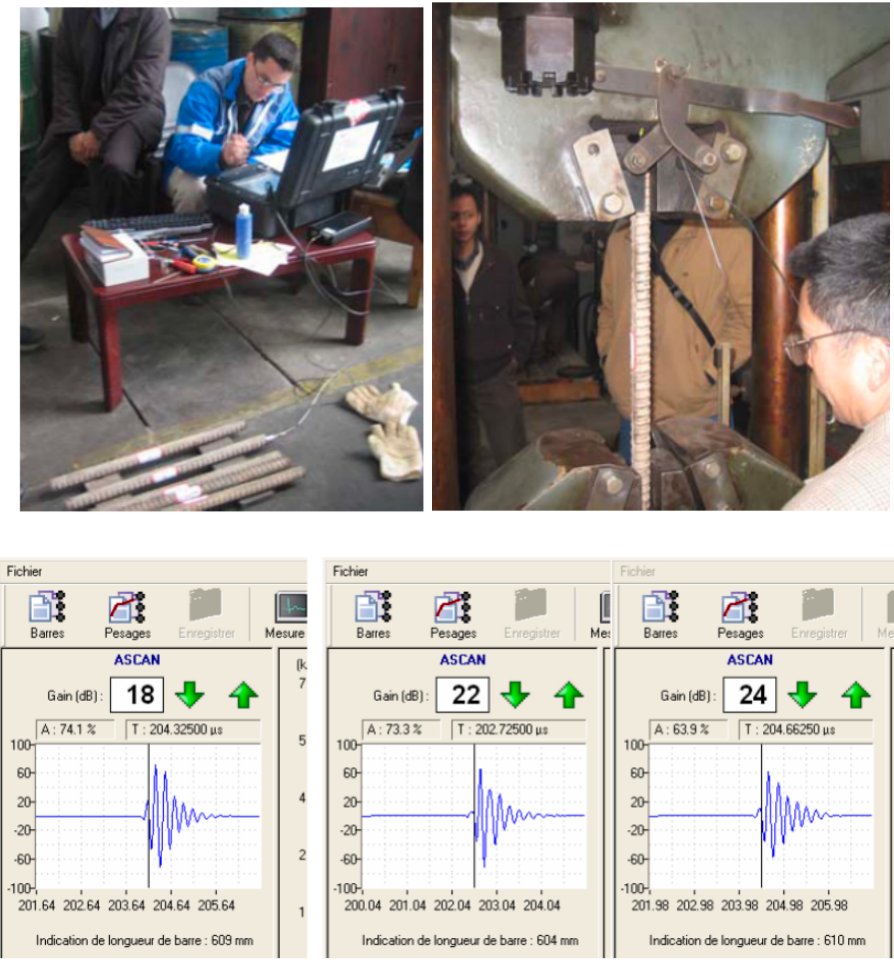

2006年：法国 Freyssinet 工程师携 UPUS 声弹设备开展金塘桥预应力钢筋监测实验。设备仅能穿透 <3m 的 φ32 钢筋，综合误差高达 4%。

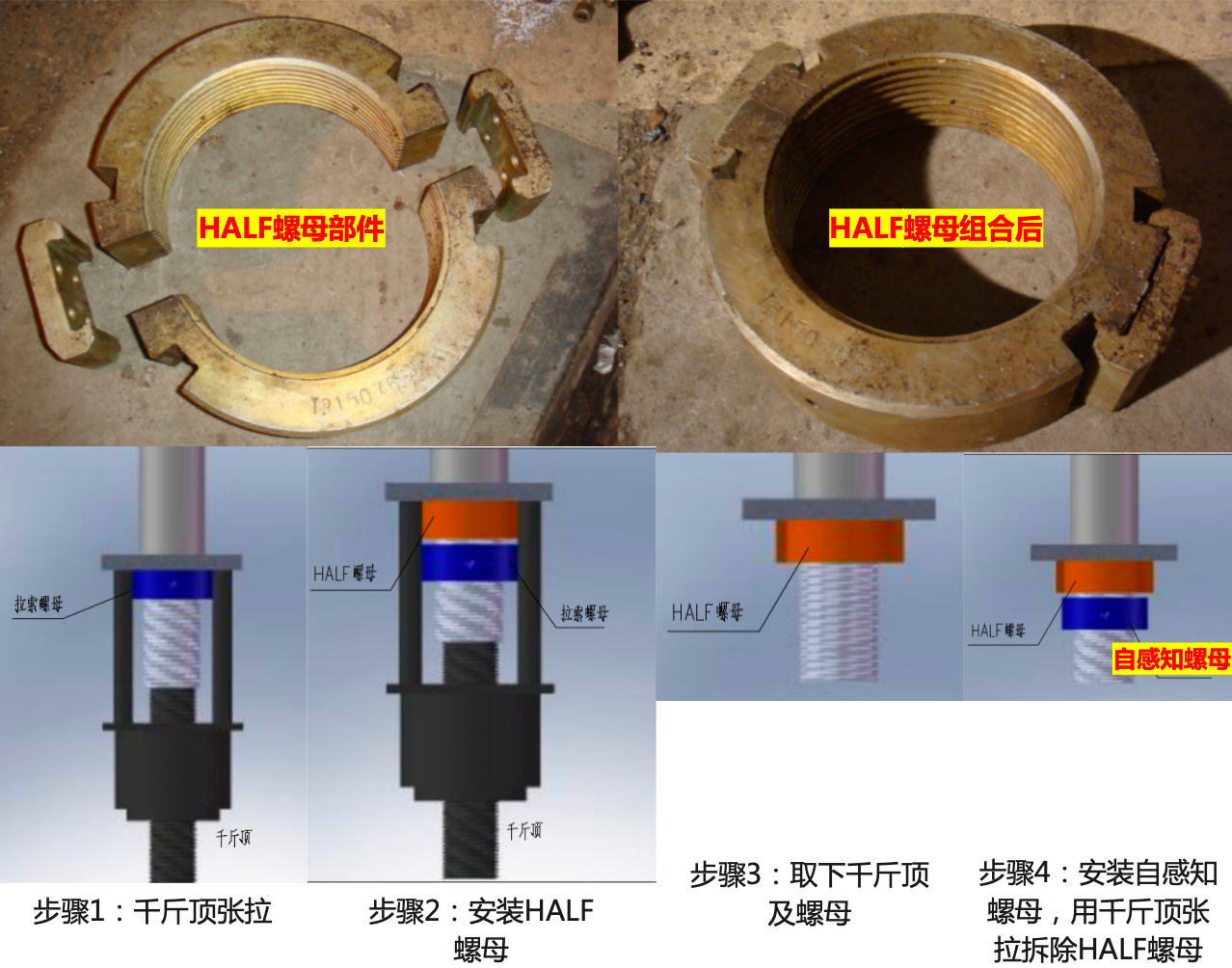

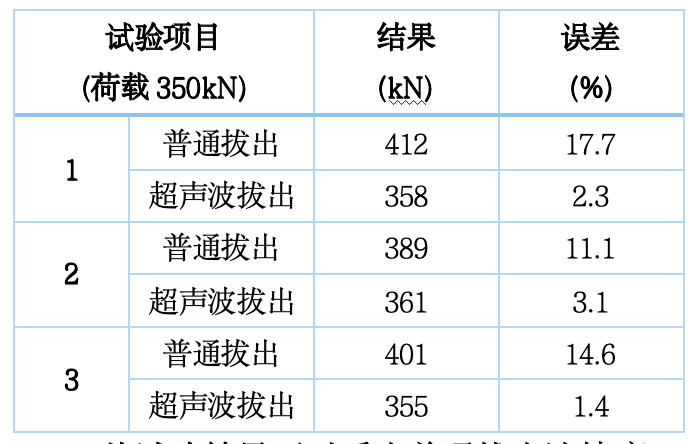

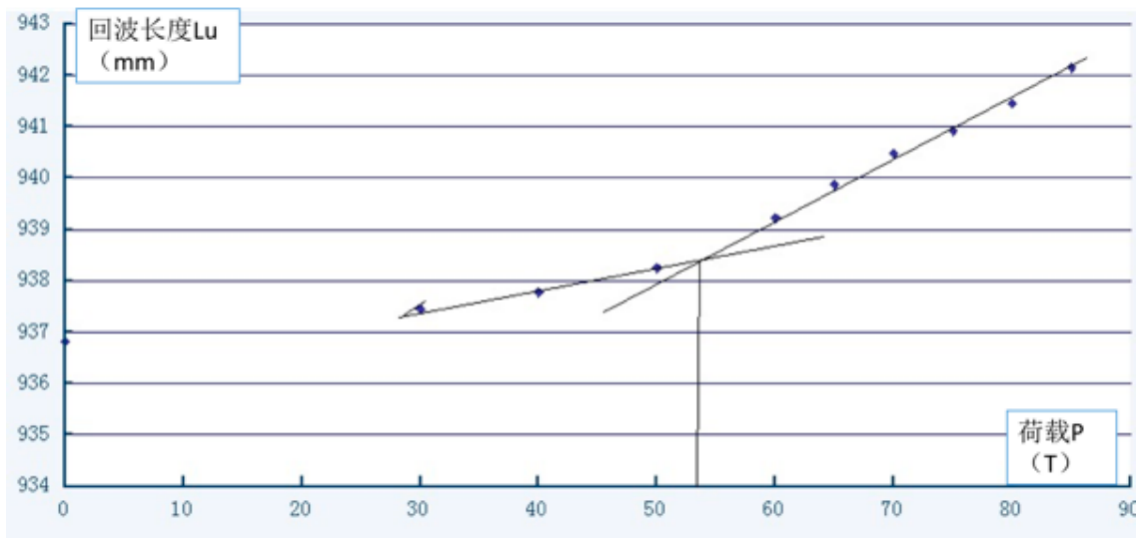

2015年：采用美国 GE BOLTMIKE III 检测江阴长江大桥索夹螺杆永存应力。确立了"仅标定零应力状态即可测力"的理论基础，但温度修正后误差仍约 3%，磁吸探头重复性误差高达 1%。

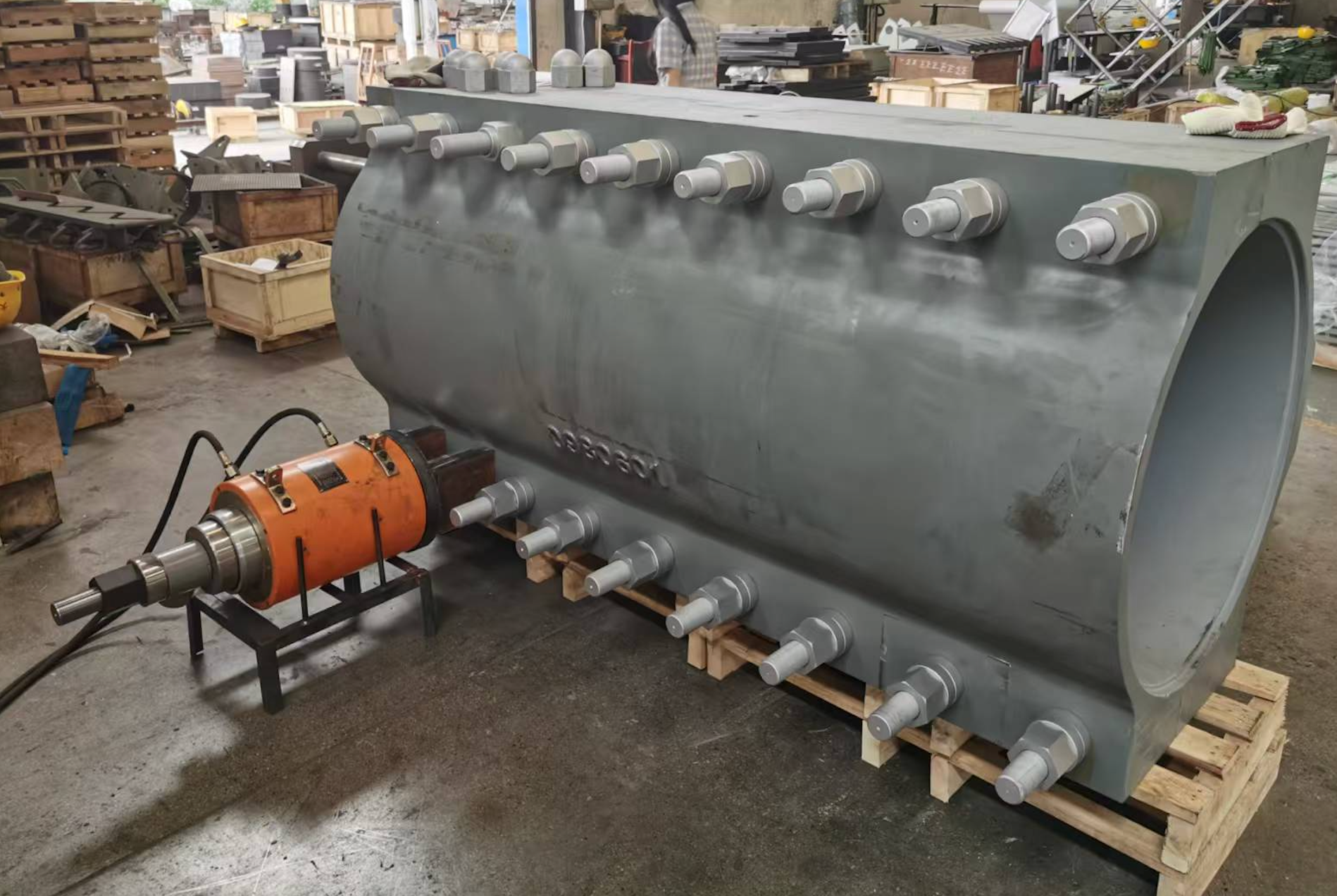

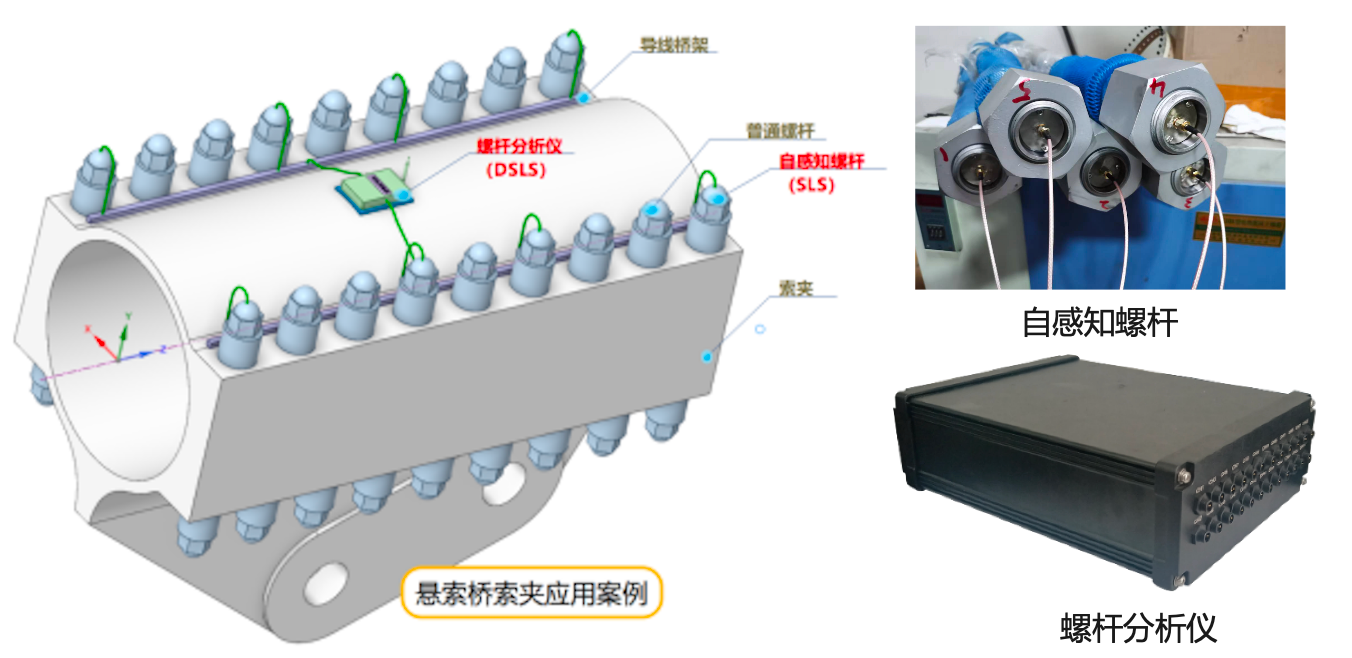

采用国产 iFast 等设备，向自动化在线监测过渡，服务深中通道索夹螺杆在线检测。永久固定安装超声换能器根除了人为接触误差，温度修正后误差缩小至 2%。但仍存在频发的"跳周（Cycle Skipping）"现象。
2024年：与清华大学超声波团队联合预研"无线嵌入式自感知螺杆"。面临高压脉冲（200V~300V）导致的小型化与功耗双重瓶颈。
2025年：AMM 架构抛弃传统高压高噪方案，功耗降至仅有高压驱动的 1%，采用低压窄带激励技术消灭"跳周"，总误差压制至 1%~2%。
标志着超声波测力技术从"高应力、长声时"场景向"中应力、短声时"极致精度的成功跨越。
典型锚具厚度仅 15cm、工作应力仅 60MPa，可用满量程仅 40ns 级别。传统仪器 1~2ns 本底抖动 + 1℃ 温差（约 20ns 漂移）使综合误差高达 5% 以上。

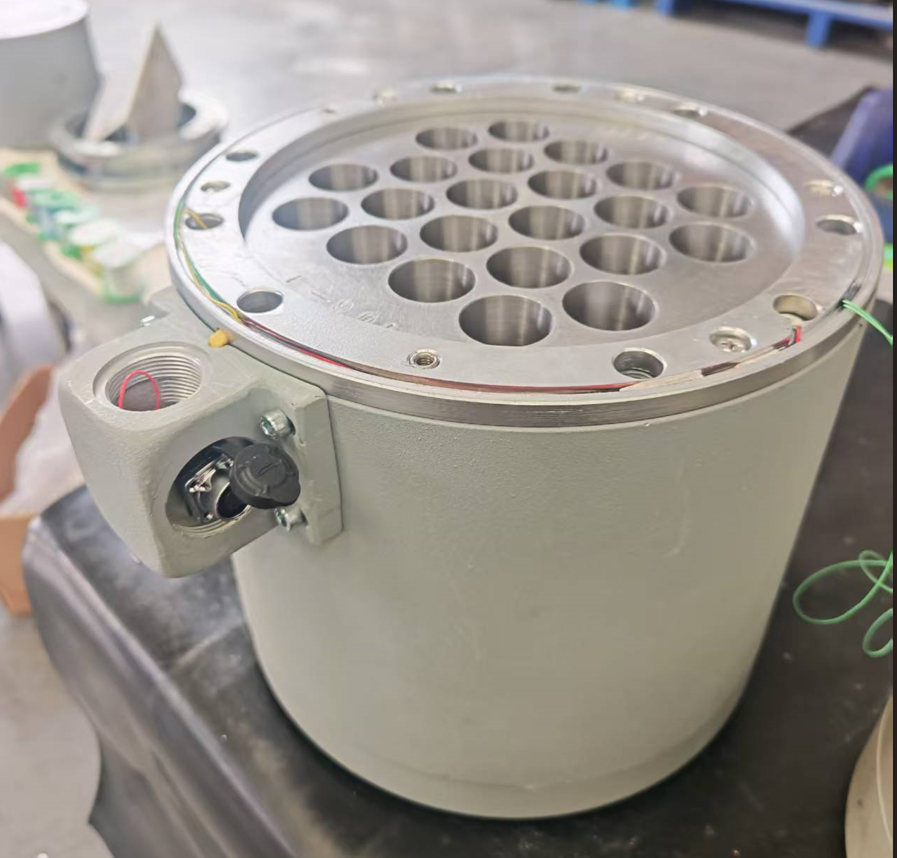

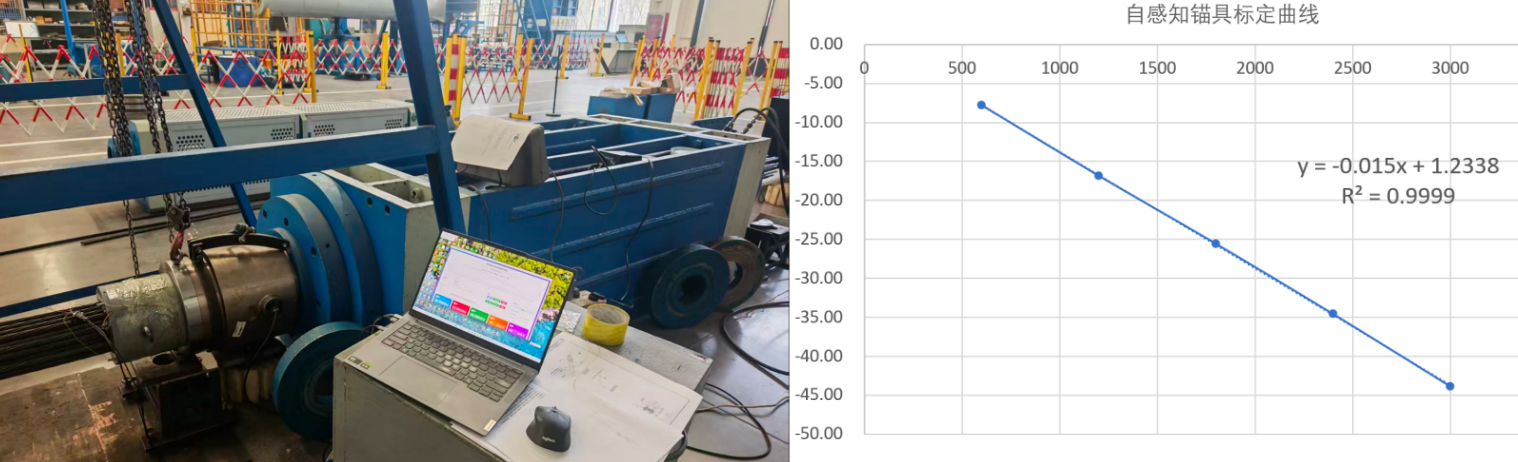

2026年3月最新实测验证：15cm 厚自感知锚具阶梯加载试验（10kN 至 3000kN 110%超载），实测线性度 R² = 0.99995，力值偏差始终维持在 0.5% 以内。
2026年自感知锚具 3000kN 加载标定实测数据
| 标定荷载 (kN) | 修正后声时 (ns) | 总声时差 (ns) | 反算力值 (kN) | 力值偏差 (kN) | 综合偏差 (%FS) |
|---|---|---|---|---|---|
| 10 | 58635.12 | 0.00 | - | - | - |
| 600 | 58627.34 | -7.79 | 602.35 | 2.35 | 0.09% |
| 1200 | 58618.27 | -16.85 | 1207.33 | 7.33 | 0.29% |
| 1800 | 58609.56 | -25.57 | 1789.20 | -10.80 | -0.43% |
| 2400 | 58600.54 | -34.58 | 2390.84 | -9.16 | -0.37% |
| 3000 | 58591.26 | -43.86 | 3010.29 | 10.29 | 0.41% |

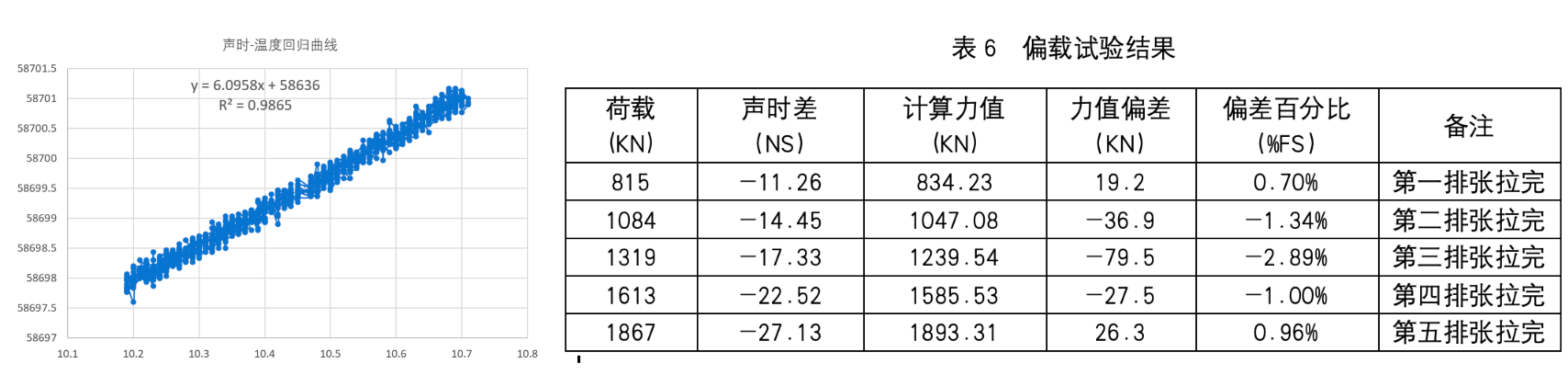

温度补偿测试中，内源温补残差仅 0.06ns（约满量程 0.2%）；极端偏载工况下最大误差控制在 3% 以内，受力均布后收敛至 1% 以内。

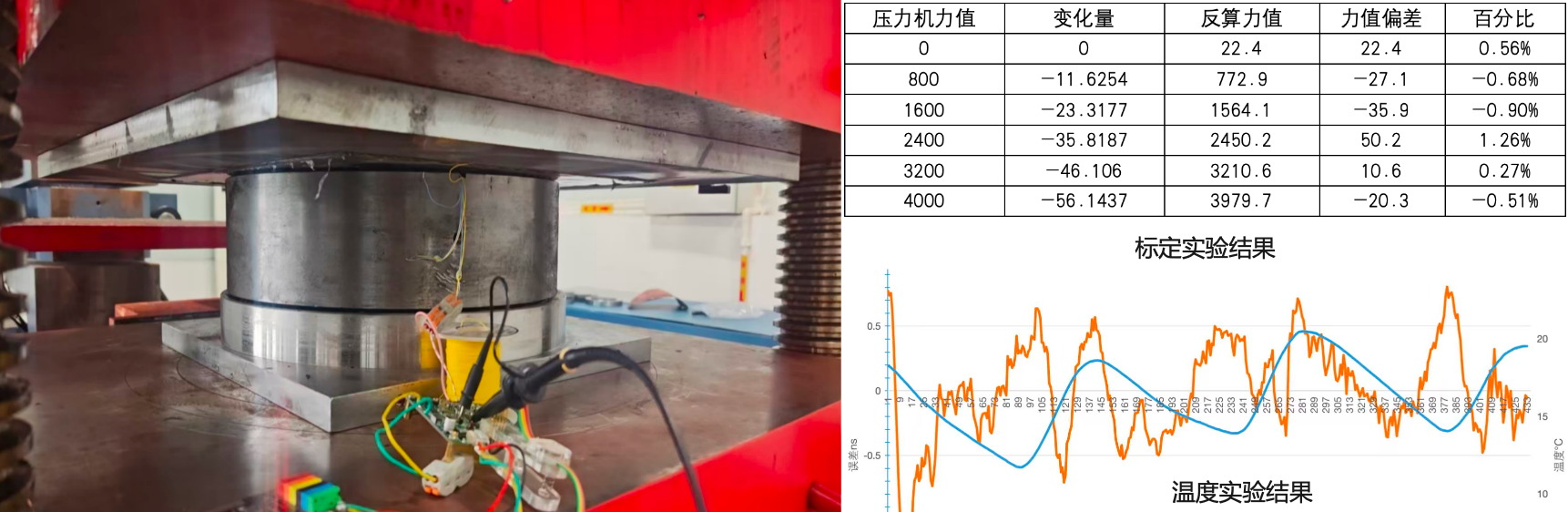

面临更极限的技术压制：10cm 厚度、仅 20MPa 平均压应力。
直达波满量程仅 12ns。即使 0.2ns 探测精度，固有误差也达 2%。1℃ 温波即引发 3.6ns 漂移，温度敏感度高达 30%/℃。

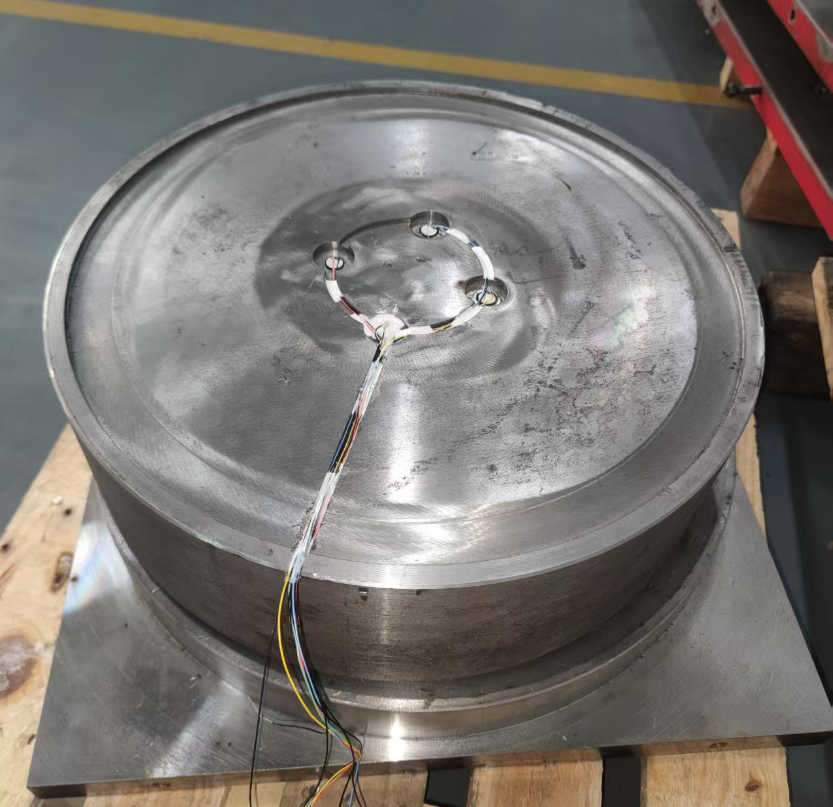

得益于"多次回波延展 + 多点梯度温补"组合，自感知支座在 20MPa 极微弱工作应力下，实现 1% 水平的工程级综合测量精度。
终端侧底层数据全解析，直接输出荷载数字信号，免除后端二次计算
