分布式隧道施工监测系统
PMM — Pressure Mapping Mesh
基于总线式土压力盒与雷达的全断面分布式监测技术，从荷载与变形两个维度实现对隧道施工期围岩-衬砌相互作用的全过程、高密度、自动化感知。
4×4m
压力监测网格
32节点
单总线容量
0.15mm
雷达位移精度 (1σ)
秒级
连续采集频率
PMM — Pressure Mapping Mesh
基于总线式土压力盒与雷达的全断面分布式监测技术，从荷载与变形两个维度实现对隧道施工期围岩-衬砌相互作用的全过程、高密度、自动化感知。
PMM + RDM 双系统协同，全线变形感知 + 重点断面精细诊断
采用总线式电阻应变土压力盒，对衬砌全断面的围岩接触压力进行网格化密集监测，解决传统方案测点稀少、无法描述荷载分布的根本缺陷。
采用微波雷达与角反射器阵列，非接触式测量隧道断面的沉降和收敛变形，替代传统全站仪人工量测，实现自动化连续监测。

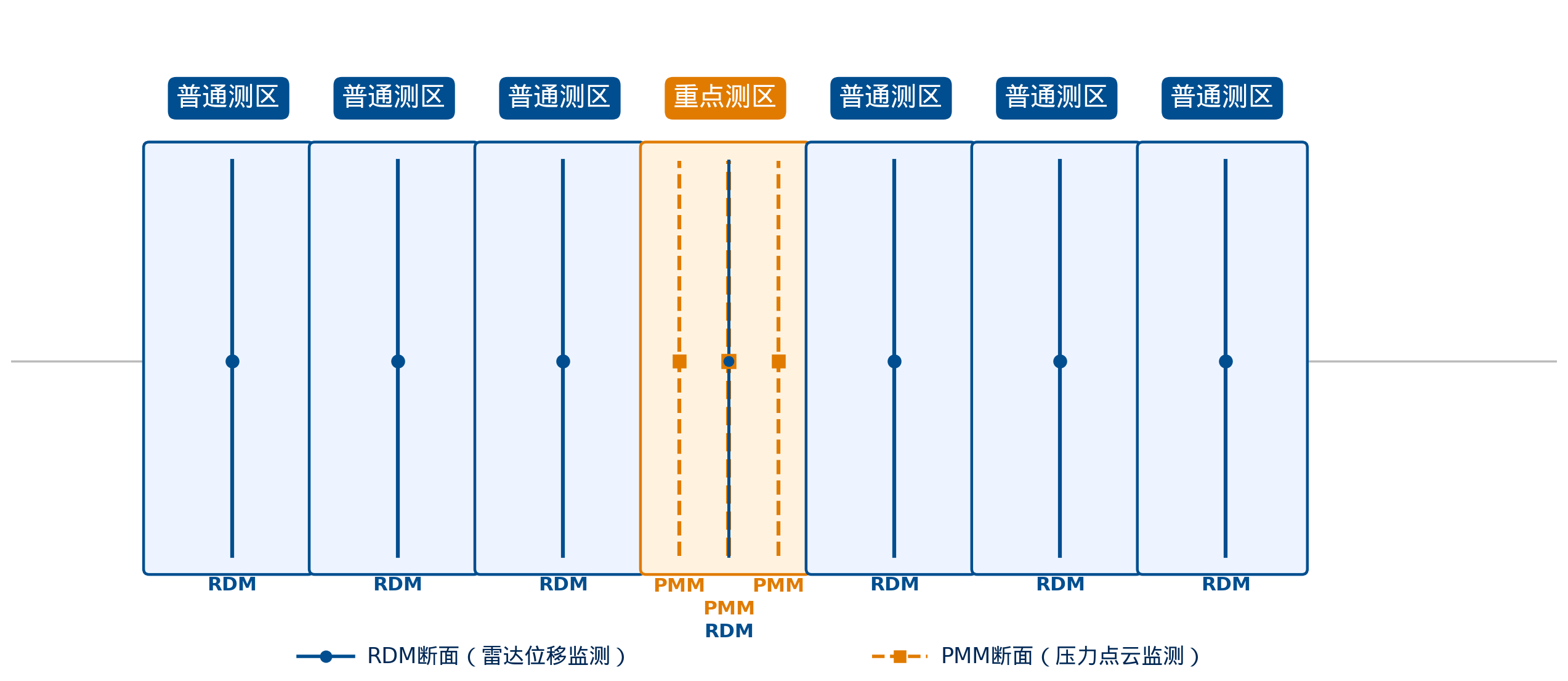

分层配置理念：RDM 在全线各测区部署为"普通测区"；PMM 与 RDM 共同构成"重点测区"（3~4 个 PMM 断面 + 1 个 RDM 断面），形成压力场与变形场双线并行的高信息量断面诊断配置。
现行隧道监控量测规范中的方案存在系统性缺陷
测点极少：每断面仅 3~5 个，局部失稳可能被漏测。
采集落后：振弦式靠人工读数，无法捕捉动态变化。
信息量低：孤立数值无法描述荷载分布形态。
人工效率低：全站仪依赖人工进场，难以按规范频次执行。
实时性差：量测间隔长，突发事件预警响应不足。
受施工干扰：粉尘、机械严重影响作业精度和安全性。
从离散的"点"跃升为连续的"面"

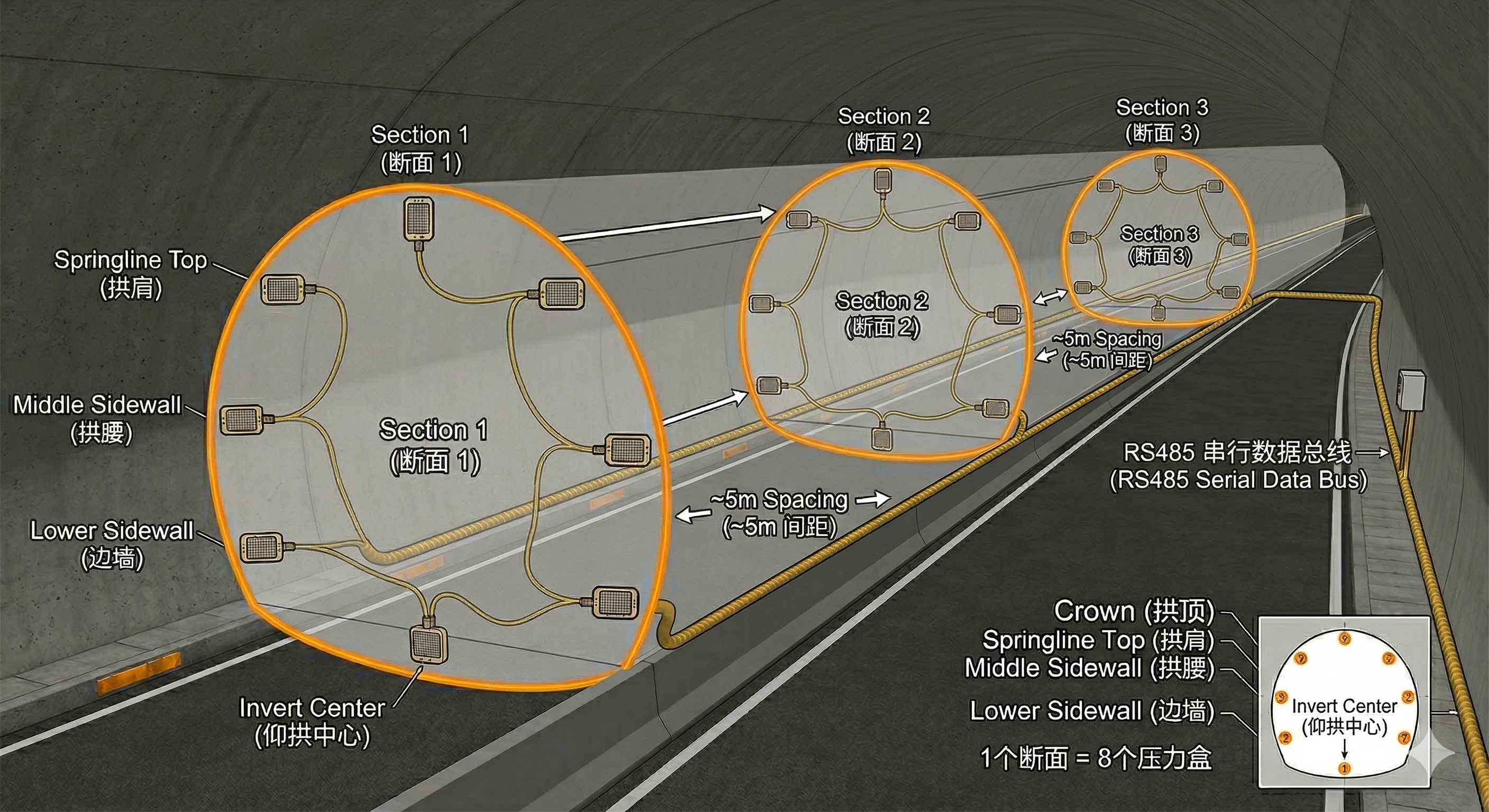

采用内置 ADC 和 RS-485 通信接口的电阻应变式土压力盒，每个传感器是集感知与通信于一体的智能节点。单条 RS-485 总线最多挂接 32 个节点，总线主机以秒~分钟级频率轮询全部测点。横向（断面内周向）和纵向（沿线路方向）测点共同构成约 4m × 4m 的压力点云。
PMM 断面测点布置方案
| 测点位置 | 数量 | 监测意义 |
|---|---|---|
| 拱顶 | 1 | 最大竖向荷载位置 |
| 左/右拱肩 | 2 | 拱部主受力区 |
| 左/右拱腰 | 2 | 偏压荷载特征区 |
| 左/右边墙 | 2 | 侧向土压力 |
| 左/右仰拱肩 | 2 | 仰拱过渡区 |
| 仰拱中心 | 1 | 底部荷载基准 |
含仰拱 10 点 / 不含仰拱 7 点
顺线路方向每约 4m 布置一个监测断面。以单条 32 节点总线计：含仰拱（10 点/断面）覆盖约 3 个断面；不含仰拱（7 点/断面）覆盖约 4 个断面，余量节点作冗余备份。
结合钻爆法施工特点，推荐"初喷后安装、开孔开槽、填实封护、复喷覆盖"的一体化安装流程：
核心逻辑：不追求在概念上最原始的"围岩裸面"安装，而是优先保证接触边界条件稳定、仪器不被施工破坏。实践表明，初喷后安装的测值质量和仪器存活率均显著优于初喷前裸岩安装方案。
非接触、连续、亚毫米级精度
采用微波雷达配合预埋角反射器阵列，通过精确测量雷达至各角反射器的斜距变化，解算各测点三维位移向量。
雷达固定安装于边墙，无需人工进场，24 小时连续监测。
微波穿透力强，受施工粉尘、蒸汽、弱光照影响极小。
15m 测距条件下 1σ = 0.15mm，远优于监控量测精度要求。
采样间隔达秒级，能及时捕捉变形加速前兆信号。

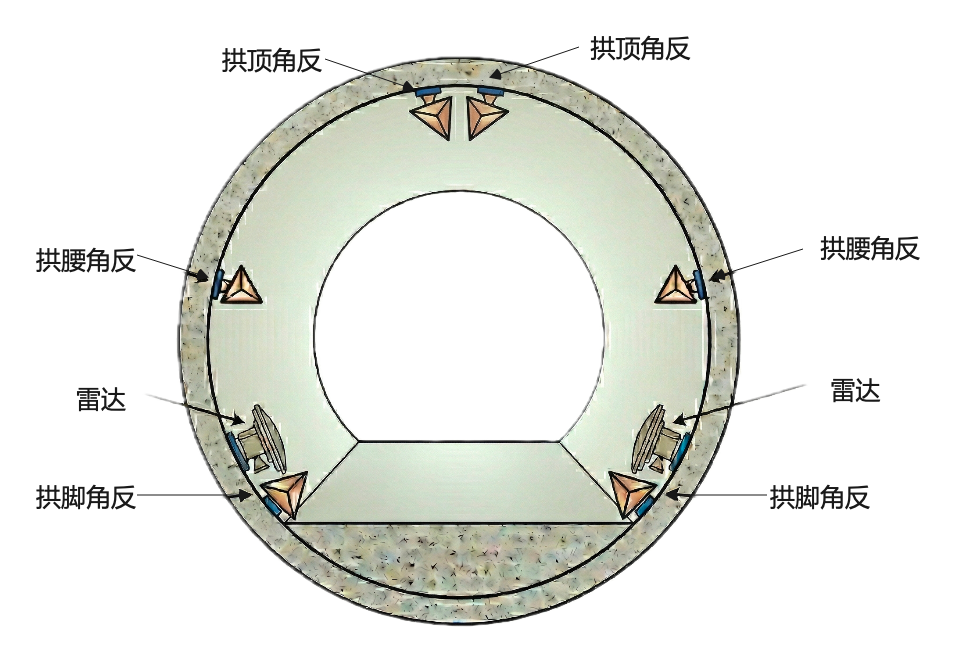

| 测点名称 | 位置 | 主要监测量 |
|---|---|---|
| 拱顶角反（左/右） | 拱顶两侧对称 | 拱顶沉降、横向偏移 |
| 拱腰角反（左/右） | 两侧拱腰 | 拱腰收敛、侧向位移 |
| 拱脚角反（左/右） | 两侧拱脚 | 水平收敛、基础变形 |
每断面 6 个角反射器，左右对称布置
PMM + RDM 协同回答施工期隧道安全监控的四类核心工程判断
PMM 提供全断面压力分布，RDM 提供变形状态。两者结合判断：压力分布是否均匀、变形是否对称、是否存在偏压或局部失稳。
围岩问题 → 压力升高 + 变形加快同步恶化。衬砌问题 → 压力骤降（卸荷）+ 局部变形加速，信号呈分离特征。
PMM 捕捉开裂位置的局部卸荷（压力跌落），RDM 同步观测变形突变，交叉验证提高识别可靠性。
岩爆：压力突跳 + 变形突变联合报警。渗水：孔隙水压叠加 + 底部异常。蠕变：压力持续缓升 + 收敛不收敛。
| 对比维度 | 传统方案 | PMM + RDM 系统 |
|---|---|---|
| 土压力测点密度 | 3~5 个/断面 | 7~10 个/断面，网格化 |
| 变形测点 | 3~5 个/断面 | 6 个角反射器/断面 |
| 数据采集方式 | 人工进场读取 | RS-485 / 雷达自动采集 |
| 采集频率 | 天/多天一次 | 秒级连续 |
| 荷载分布描述 | 无法描述 | 全断面压力云图 |
| 开裂/失稳定位 | 无法定位 | 压力 + 变形交叉定位 |
| 突发事件响应 | 无法捕捉 | 双信号联动预警 |
| 施工干扰 | 人工作业影响大 | 非接触，施工期连续运行 |
从"荷载-变形"走向"压力-变形-应力"三维感知体系
在 PMM 与 RDM 构建的基础上，可进一步引入分布式钢弦应变计和多点监测锚杆，形成完整的三维立体诊断体系：
RS-485 总线架构，测量衬砌环向应变与弯矩。实现荷载-应力-变形闭环验证，精细评估衬砌受力状态。
单根锚杆沿深度 3~4 个测点，覆盖主传力区。直接获得轴力分布图，判断锚固效果是否退化。
